Конструктор функционального генератора сигналов ICL8038
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ICL8038
| Характеристики генератора сигналов | |||
| Количество каналов | 1 | ||
| Диапазон частот | 50 Гц - 5 кГц | ||
| Форма сигналов | синусоидальная, прямоугольная, треугольная | ||
| Рабочее напряжение | 12 В | ||
| Диапазон рабочего цикла | 27% - 63% (прямоугольная волна) | ||
| Входной ток | 9 мА | ||
| Применение | тестирование и проверка фильтров у усилителей и приемников | ||
| Общие характеристики | |||
| Габариты | 58 х 47 мм | ||
| Вес нетто | 18 г | ||
| Комплектация | набор для сборки ICL8038 - 1 комплект | ||
ICL8038 функциональный генератор
Функциональный генератор ICL8038 – это отличный базовый набор для сборки, который подойдет начинающим любителям электроники, а также более продвинутым пользователям. С его помощью можно генерировать основные формы сигналов: синусоидальные, прямоугольные и треугольные. Рабочий диапазон частот от 50 Гц до 5 кГц подойдет для проверки и настройки фильтровальных контуров плат усилителей и приемников.
Особенности

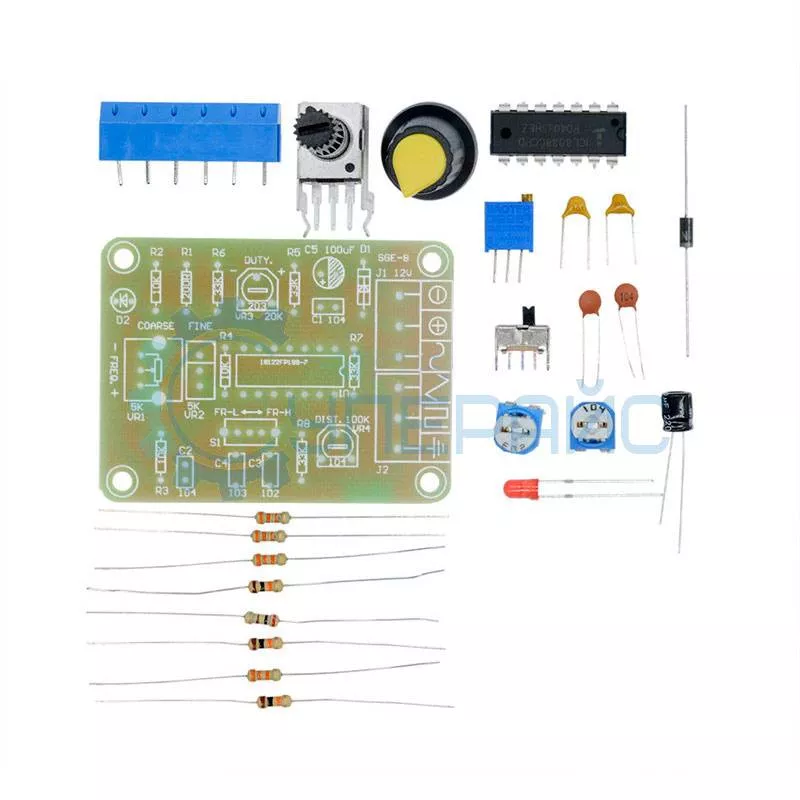

В комплект поставки набора на базе интегральной схемы icl8038 входят все необходимые электронные компоненты, переключатели, потенциометр и плата для распайки. Из основных преимуществ комплекта следует выделить:
- удобный реостат для изменения выходной частоты;
- обозначение мест установки элементов на монтажной поверхности с указанием типа и номинального значения;
- любые компоненты при необходимости можно заменить на более мощные.

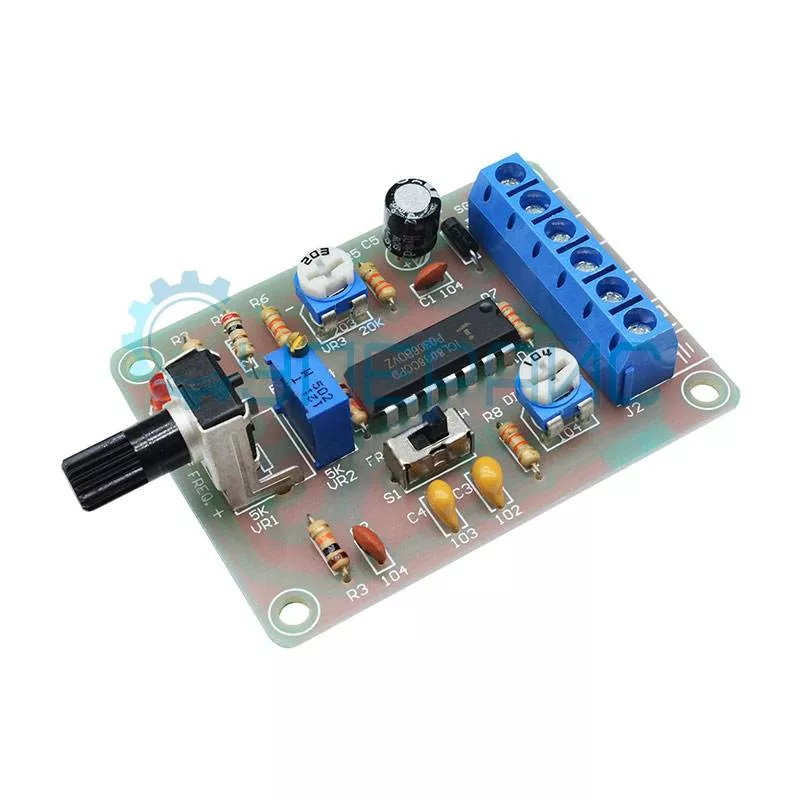

Сборка генератора выполняется пайкой. Для определения частей на свои места не нужна схема: всё и так подробно размечено. После сборки плату можно установить в пластиковый бокс или закрепить ее на рабочей панели. Для этого предусмотрены четыре монтажных отверстия по углам.
Управление устройством максимально простое. Для изменения частоты и скважности используются потенциометр и переключатель. Форма сигнала зависит от используемых каналов, которые имеют соответствующую маркировку.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
